Опррессовка силовых наконечников

При монтаже силовых цепей в нашей продукции применяются силовой кабель сечением 25, 35, 95 мм2. Естественно жилы кабеля опрессовываем в кабельный наконечник. Электромонтажнику удобнее начинать опрессовку хвостовика наконечника со стороны жилы. Но сами производители рекомендуют начинать обжим от контактной площадки.Может кто подскажет почему со стороны со стороны кабеля?
# 1 | 2013-02-15, 23:49




если со стороны контакта  начинать то как бы разглаживаешь место опрессовки и лишнее уходит к жиле и получается что то типо юбки, так как там нет сопротивления, и вероятность полости между жилой и наконечником падает. Хотя всю жизнь опрессовывали от жилы к контактному месту, так как  удобнее что ли, да вообще когда это делаешь не думаешь yes
# 2 | 2013-02-16, 00:10




Если опрессовываете медный кабель, то стоит так же его опрессовать, как и все обычные, но плюс меди в том что ее можно лудить. Делаете стакан из трубы диаметром 40 мм., кладете туда олово, нагреваете горелкой стакан, нагреваете наконечник, мажете канифолью и макаете в стакан, после на это место ставите термоусадку или что нибудь другое. А обжимать не важно с какой стороны, а у контактной площадки стоит дополнительно обжимать, так как увеличивается площадь соприкосновения.
# 3 | 2013-02-23, 17:52




Цитата (jeck)
Если опрессовываете медный кабель, то стоит так же его опрессовать, как и все обычные, но плюс меди в том что ее можно лудить. Делаете стакан из трубы диаметром 40 мм., кладете туда олово, нагреваете горелкой стакан, нагреваете наконечник, мажете канифолью и макаете в стакан, после на это место ставите термоусадку или что нибудь другое. А обжимать не важно с какой стороны, а у контактной площадки стоит дополнительно обжимать, так как увеличивается площадь соприкосновения.
Ого, зачем такие сложности Просто для нас наиболее оптимальным был выбор в пользу наконечников, точнее сказать конструктора заложили наконечники. То есть, решили что наконечник наиболее оптимальное решение. И на самом деле в нашем оборудовании все силовые соединения болтовые.
# 4 | 2013-02-24, 21:09




Цитата (Nievjadomy)
Ого, зачем такие сложности Просто для нас наиболее оптимальным был выбор в пользу наконечников, точнее сказать конструктора заложили наконечники. То есть, решили что наконечник наиболее оптимальное решение. И на самом деле в нашем оборудовании все силовые соединения болтовые.
Видите ли соединения все болтовые - это понятно. Берете кабель с наконечником и наконечник через болт прикручиваете к шинам, контактам. Увеличение площади имеется в виду не между контактной площадкой наконечника и шиной, а между кабелем и наконечником, учитывая что кабеля силовые и если делаете все по проекту (скорее всего там все берется впритык), то есть и делать все нужно качественно (площадь соединения кабеля с наконечником должна быть максимальна, добиться этого можно тем что вам написали выше). если будет плохой контакт, будет больше ток, будет больше температура в месте недостаточного для протекания тока, медь при нагреве теряет проводящую способность примерно на 20%, в конце концов кабель обгорит в месте плохого соединения и с собой заберет контактную часть, если прикручиваете к дорогому автомату, то возможно он вовремя сработает, а возможно у него сгорит контактная часть, зависит от того будет этот наконечник от автомата или к автомату.
# 5 | 2013-02-25, 19:49




Все это понятно. Но в КД заложены вакуумные контакторы, держатели предохранителей, разъединители - все на болтовых соединениях. У нас только один поставщик вакуумных контакторов (чешская фирма), поэтому и выбраны наконечники кольцевые силовые ГОСТ 7386-80. Фиксировать можно динамометрическим ключом по ГОСТ 10434-82. У нас нет возможности так лудить, да и, честно говоря, спасибо за такую информацию. Буду знать.
# 6 | 2013-02-26, 19:27




Контакт между кабелем, в наконечнике, как я понял из всего выше сказанного, будет только тогда хороший, когда будет зачищено достаточно жилы кабеля на глубину наконечника и соответственно обжато прессом так, что бы он не болтался. А с какой стороны наконечника обжимать это уже дело привычки.
# 7 | 2013-03-06, 23:46




Лучший метод опрессовки наконечников который я видел, это формирование наконечника из самой жилы с помощью специального пресса. Надежней не придумаешь. Конец жилы закладывается в пресс и оттуда выходит уже в форме наконечника с отверстием для болта. Правда подходит этод метод только для аллюминиевых кабелей с монолитными жилами.
# 8 | 2015-01-22, 12:40




Цитата andter4359830 ()
Лучший метод опрессовки наконечников который я видел, это формирование наконечника из самой жилы с помощью специального пресса. Надежней не придумаешь. Конец жилы закладывается в пресс и оттуда выходит уже в форме наконечника с отверстием для болта. Правда подходит этод метод только для аллюминиевых кабелей с монолитными жилами.
У нас монолитные алюминиевые жилы просто расплющивали молотком,а потом пробивали в ней отверстие, дешево и сердито.

Цитата Nievjadomy ()
Лучший метод опрессовки наконечников который я видел, это формирование наконечника из самой жилы с помощью специального пресса. Надежней не придумаешь. Конец жилы закладывается в пресс и оттуда выходит уже в форме наконечника с отверстием для болта. Правда подходит этод метод только для аллюминиевых кабелей с монолитными жилами.
Всегда обжимали от жилы к наконечнику, и не задумывалась надэтим.

Есть тепловизор который потом проверяет качество работ. Претензийпока не было.
# 9 | 2015-01-31, 12:10




Цитата andter4359830 ()
Лучший метод опрессовки наконечников...., это формирование наконечника из самой жилы...

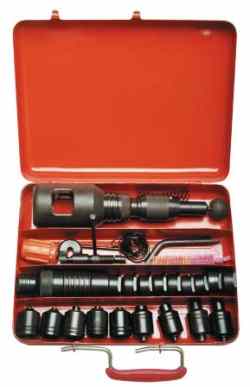

ППО пороховой пробойник

Пресс пороховой ППО - предназначен для оконцевания однопроволочных алюминиевых жил, проводов и кабелей сечением 25-240 мм2 путем выштамповки на конце жилы зажимной части с отверстием под соединительный болт с использованием монтажных патронов Д-4 и МРУ-2/

# 10 | 2015-01-31, 17:25 Сообщение отредактировал rudcent25 - Суббота, 2015-01-31, 17:31




Цитата ailyinaaa ()
У нас монолитные алюминиевые жилы просто расплющивали молотком,а потом пробивали в ней отверстие, дешево и сердито
Как вариант можно и так делать. Не совсем эстетично получистя, главное следить за контактной поверхностью, что бы она была ровной, без вмятин от молотка.
# 11 | 2015-02-19, 08:59




Цитата andter4359830 ()
Как вариант можно и так делать. Не совсем эстетично получистя, главное следить за контактной поверхностью, что бы она была ровной, без вмятин от молотка.

За этим только можно следить в условиях цеха или когда можно
делать это не спеша. Но когда наши РЕСовцы в условиях оврала делают их таким способом.
И самое интересное, что это стоит годами и даже иногда не греется.
# 12 | 2015-02-20, 16:47




Цитата ailyinaaa ()
У нас монолитные алюминиевые жилы просто расплющивали молотком
Такую работу после монтажа заказчик вряд ли примет.
Вообще, среди монтажников наших существует поверье, что прессовать наконечник нужно один раз. Если делать второй обжим, то первый ослабевает.
# 13 | 2015-02-20, 17:24




Цитата Alexzhuk ()
Такую работу после монтажа заказчик вряд ли примет
Это скорее относится к аварийно-ремонтным работам, ведь не у каждой аварийной бригады с собой имеется пресс. Ясно, что при монтаже такой способ не подойдет.
# 14 | 2015-02-20, 20:24




Цитата andter4359830 ()
Это скорее относится к аварийно-ремонтным работам, ведь не у каждой аварийной бригады с собой имеется пресс. Ясно, что при монтаже такой способ не подойдет.
Согласен. Я еще круче видел. Кабель СБ 6кВ 3х240. Жилки располовинены, обернуты вокруг болта и так затянуты. Без наконечников. Пофиг, что кабель маслонаполненный. Ну, у тех ребят, что делали такое подключение с деньгами всегда плохо было, откуда у них наконечникам-то взяться?
# 15 | 2015-02-20, 20:38
